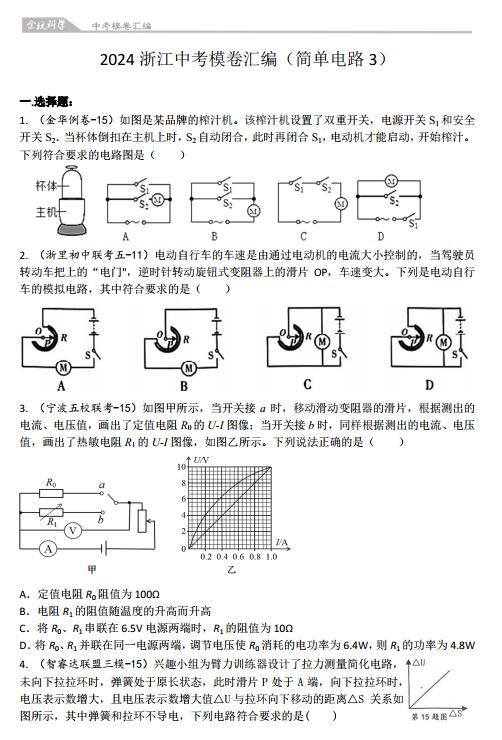

2024浙江中考模卷汇编（简单电路3）（word+PDF，A4纸9页+2页答案，共11页）

1. （金华例卷-15）如图是某品牌的榨汁机。该榨汁机设置了双重开关，电源开关S₁和安全开关S₂．当杯体倒扣在主机上时，S₂自动闭合，此时再闭合S₁，电动机才能启动，开始榨汁。下列符合要求的电路图是（    ）

2. （浙里初中联考五-11）电动自行车的车速是由通过电动机的电流大小控制的，当驾驶员转动车把上的“电门"，逆时针转动旋钮式变阻器上的滑片OP，车速变大。下列是电动自行车的模拟电路，其中符合要求的是（    ）

3. （宁波五校联考-15）如图甲所示，当开关接a时，移动滑动变阻器的滑片，根据测出的电流、电压值，画出了定值电阻R₀的U-I图像；当开关接b时，同样根据测出的电流、电压值，画出了热敏电阻R₁的U-I图像，如图乙所示。下列说法正确的是（    ）

A．定值电阻R₀阻值为100Ω

B．电阻R₁的阻值随温度的升高而升高

C．将R₀、R₁串联在6.5V电源两端时，R₁的阻值为10Ω

D．将R₀、R₁并联在同一电源两端，调节电压使R₀消耗的电功率为6.4W，则R₁的功率为4.8W

4. （智睿达联盟三模-15）兴趣小组为臂力训练器设计了拉力测量简化电路，未向下拉拉环时，弹簧处于原长状态，此时滑片P处于A端，向下拉拉环时，电压表示数增大，且电压表示数增大值△U与拉环向下移动的距离△S 关系如图所示，其中弹簧和拉环不导电，下列电路符合要求的是(    )

5. （嘉兴二模-3）某款人体感应壁脚灯，当环境中的光线较暗或晚上（相当于开关S₁闭合)，有人靠近（相当于开关S₂闭合)，它就会亮起来，没人时它会自动熄灭；白天或光线较亮时，即使人离灯泡近也不会亮。下列能反映其原理的是（    ）
